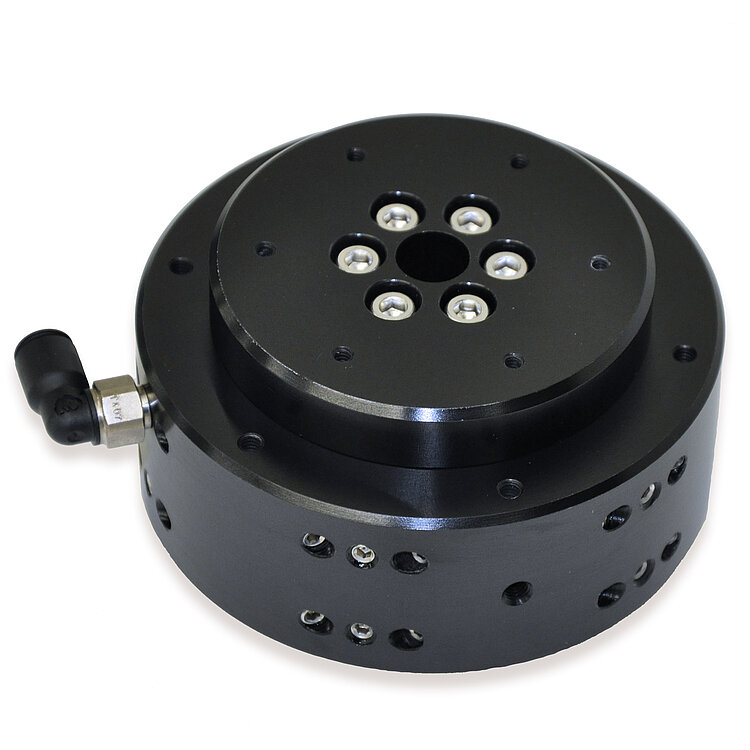

A-60x PIglide RT Rotary Air Bearing Module

Frictionless, Nonmotorized

  • Motion platform diameter from 50 mm to 300 mm
  • Load capacity to 425 kg
  • Eccentricity / flatness <200 nm
  • Can be mounted vertically or horizontally
A-60x PIglide RT Rotary Air Bearing Module
Product Description Specifications Downloads Quote / Order

Product overview

The PIglide RT series of nonmotorized passive rotary air bearings are designed for accuracy, precision, high stiffness, and ease of use. They can be used in any orientation and are easy to integrate with motors and encoders for complete positioning solutions.

The bearings of the RT series offer superior eccentricity, flatness, and wobble performance. Because they are completely friction-free, they exhibit no breakaway torque and no frictional resistance during operation. They are ideal for use in cleanrooms, require no maintenance or lubrication, and have unlimited lifetime.

Accessories and options

  • Encoder for precise acquisition of stage angle during manual operation
  • Mounting base for horizontal mounting onto optical table and flat surfaces
  • PIglide filter and air preparation kits
  • Customized mounting flanges and square housings

Application fields

Optical alignment, metrology, parts inspection, calibration, scanning, torque measurement.

Thanks to the friction-free motion, no particles are formed, which makes PIglide stages ideal for cleanroom applications.

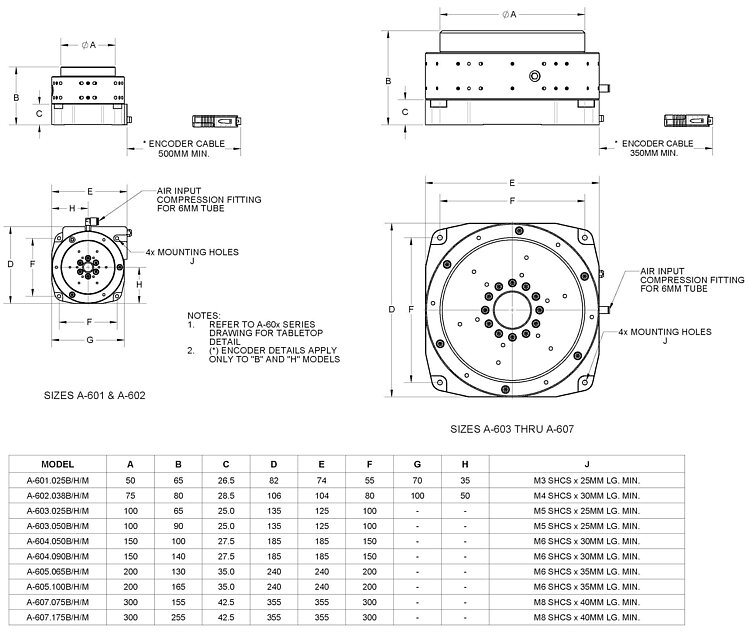

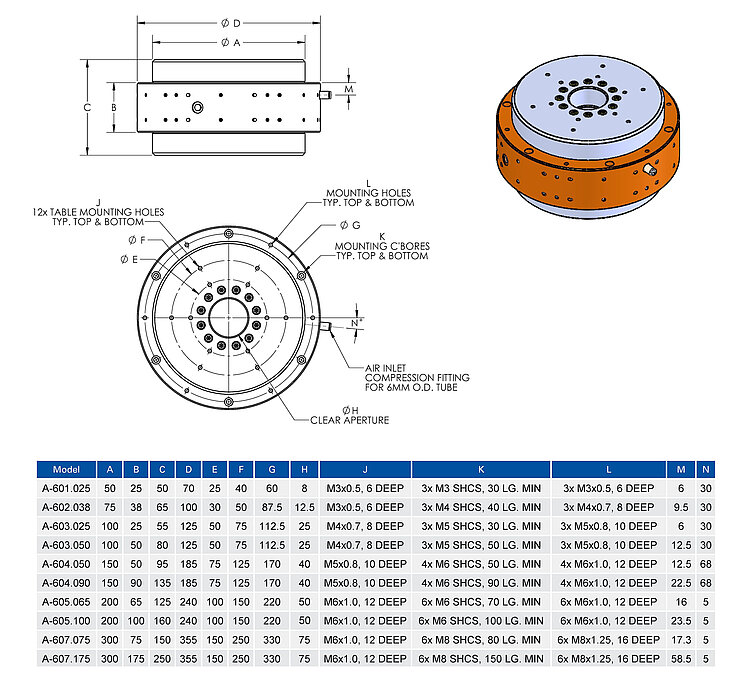

Specifications

Datasheet

Datasheet A-60x

Version / Date
2020-11-10
pdf - 2 MB
Version / Date
2020-11-10
pdf - 2 MB
Version / Date
2021-01-14
pdf - 727 KB

Downloads

Datasheet

Datasheet

Datasheet A-60x

Version / Date
2020-11-10
pdf - 2 MB
Version / Date
2020-11-10
pdf - 2 MB
Version / Date
2021-01-14
pdf - 727 KB

Documentation

Documentation

User Manual A60XD001

A-60X.XXXX PIglide RT Series of Non-Motorized Rotary Air Bearings

Version / Date
2.0 2020-11-03
pdf - 1 MB
English

3-D Models

3-D Models

A-60x 3-D model

zip - 8 MB

Quote / Order

Ask for a free quote on quantities required, prices, and lead times or describe your desired modification.

A-601.025B
PIglide RT rotary air bearing module, 50 mm motion platform diameter, 25 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-601.025H
PIglide RT rotary air bearing module, 50 mm motion platform diameter, 25 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-602.038B
PIglide RT rotary air bearing module, 75 mm motion platform diameter, 38 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-602.038H
PIglide RT rotary air bearing module, 75 mm motion platform diameter, 38 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-603.025B
PIglide RT rotary air bearing module, 100 mm motion platform diameter, 25 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-603.025H
PIglide RT rotary air bearing module, 100 mm motion platform diameter, 25 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-603.050B
PIglide RT rotary air bearing module, 100 mm motion platform diameter, 50 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-603.050H
PIglide RT rotary air bearing module, 100 mm motion platform diameter, 50 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-604.050B
PIglide RT rotary air bearing module, 150 mm motion platform diameter, 50 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-604.050H
PIglide RT rotary air bearing module, 150 mm motion platform diameter, 50 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-604.090B
PIglide RT rotary air bearing module, 150 mm motion platform diameter, 90 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-604.090H
PIglide RT rotary air bearing module, 150 mm motion platform diameter, 90 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-605.065B
PIglide RT rotary air bearing module, 200 mm motion platform diameter, 65 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-605.065H
PIglide RT rotary air bearing module, 200 mm motion platform diameter, 65 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-605.100B
PIglide RT rotary air bearing module, 200 mm motion platform diameter, 100 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-605.100H
PIglide RT rotary air bearing module, 200 mm motion platform diameter, 100 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-607.075B
PIglide RT rotary air bearing module, 300 mm motion platform diameter, 75 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-607.075H
PIglide RT rotary air bearing module, 300 mm motion platform diameter, 75 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
A-607.175B
PIglide RT rotary air bearing module, 300 mm motion platform diameter, 175 mm bearing journal length, mounting base, absolute rotary encoder with BiSS-C signal transmission
A-607.175H
PIglide RT rotary air bearing module, 300 mm motion platform diameter, 175 mm bearing journal length, mounting base, incremental rotary encoder with A/B quadrature signal transmission
